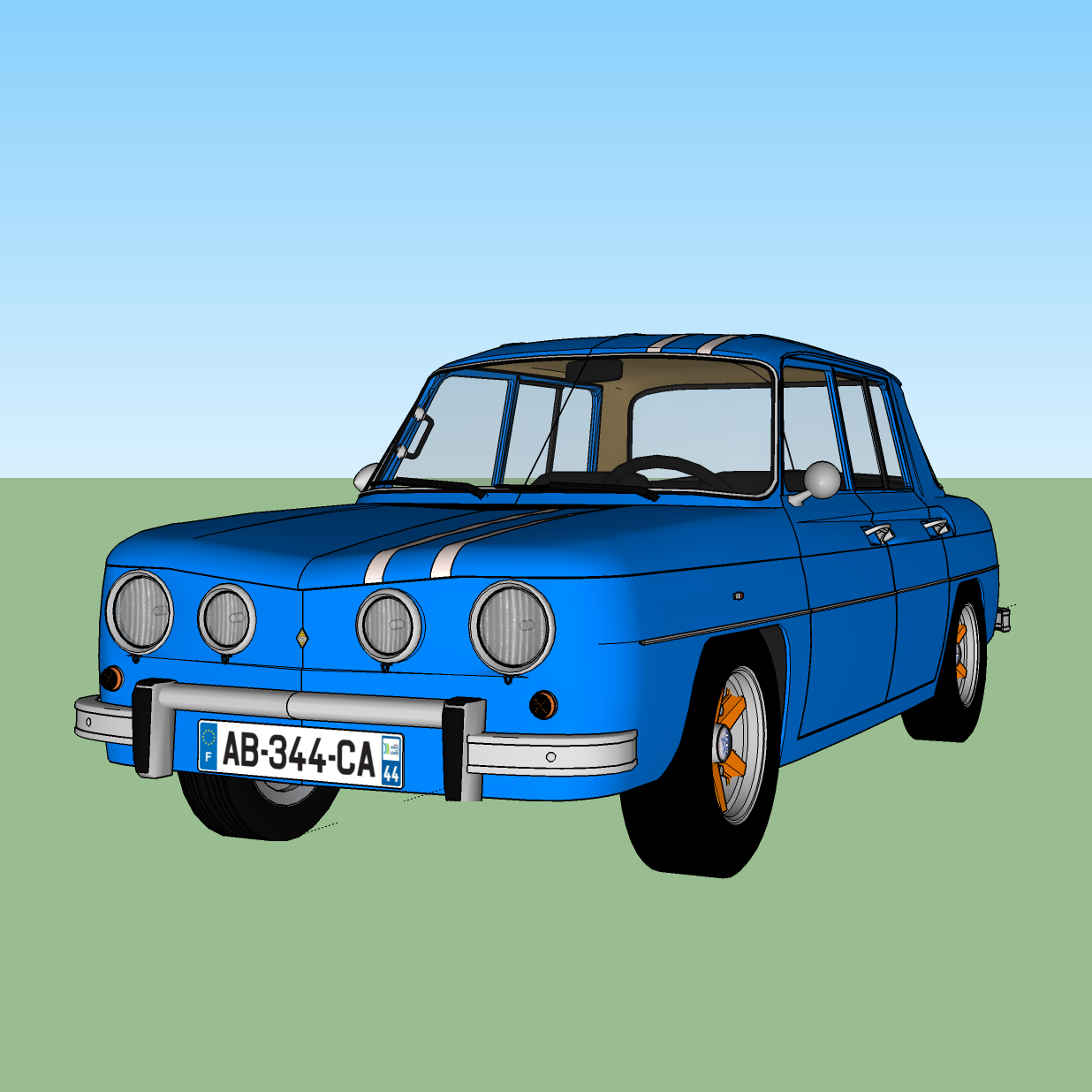

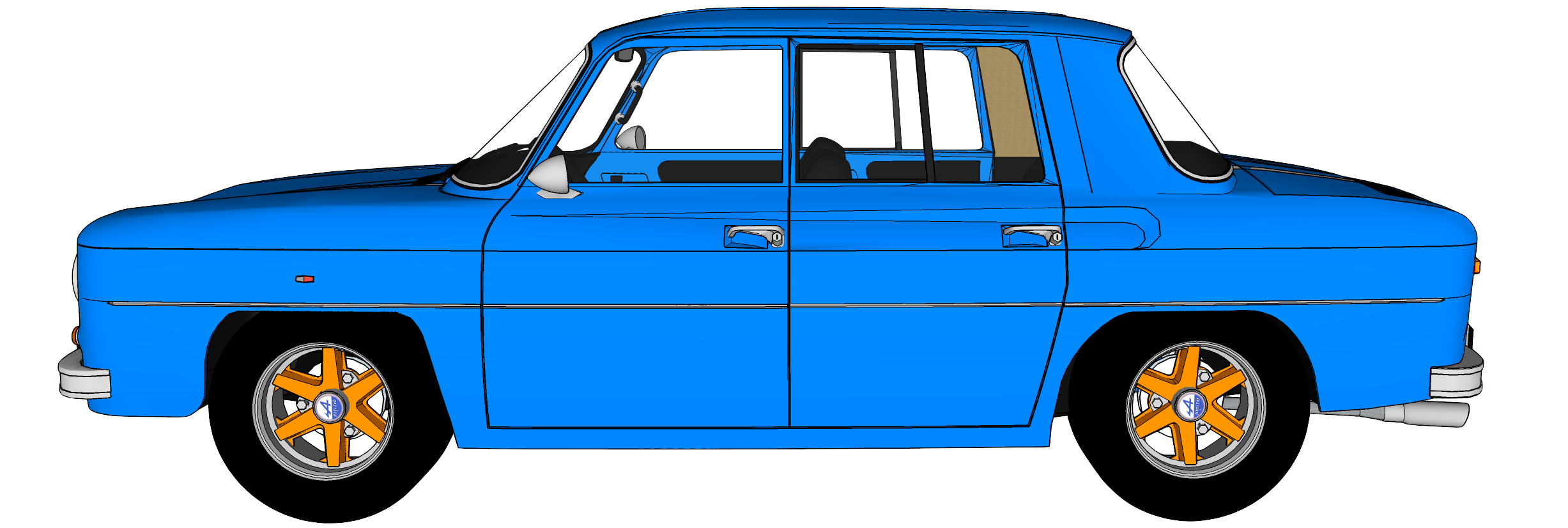

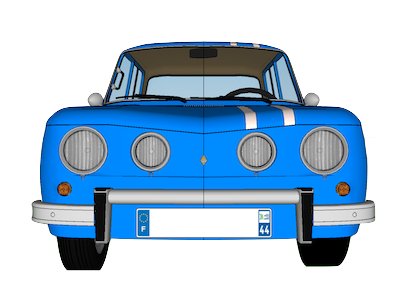

Steve COLINET projet R8 1/4

"Ce modèle est imprimé à l'échelle 1/4 avec une simple imprimante 3D 12cmx12cmx12cm en ABS."

Temps et poids des pièces

Étape	Élément	Temps (min)	Poids (gr)
Portes	avant gauche	1070	315,2
Portes	avant droite	1070	315,2
Portes	arrière gauche	843	277,5
Portes	arrière droite	843	277,5
Habitacle	colone de direction	188	53,8
Habitacle	pédalier	95	11,9
Habitacle	levier de vitesse	24	5,4
Habitacle	divers	28	5,9
Habitacle	sièges avant	2744	881,2
Habitacle	Tableau de bord	582	135,3
Habitacle	banquette arrière	2114	731,1
Arrière	feux arrière	116	23
Arrière	divers	6	1,2
Arrière	par-choc	237	68,3
Avant	par-choc	455	129,4
Avant	divers	58	12,3
Avant	anti-brouillard	84	26,2
Avant	phares avant	144	27,6
Moteur	allumage	63	11,4
Moteur	boite de vitesse	342	100,7
Moteur	refroidissement	207	66,3
Moteur	carburation	205	57,4
Moteur	bloc moteur	822	263
Moteur	alternateur	69	20
Moteur	protection	117	33,5
Moteur	entrée essence	31	8,7
Moteur	echapement	215	59
Chassis	roues	2724	857,2
Chassis	suspension avant	214	64,2
Chassis	suspension arrière	564	142,2
Chassis	Plancher	5454	1620,7
Chassis	Support tableau de bord	820	206,7
Carrosserie	Capot	1592	538,8
Carrosserie	Avant	572	174,6
Carrosserie	aile avant	330	90
Carrosserie	bas de caisse	150	39,4
Carrosserie	toit	1377	391,8
Carrosserie	par-brise	300	89
Carrosserie	aile arrière	966	281,4
Carrosserie	jupe arrière	310	99
Carrosserie	coffre	660	186,4
Carrosserie	tour banquette	890	300,4
Total		491 H	8,9 Kg

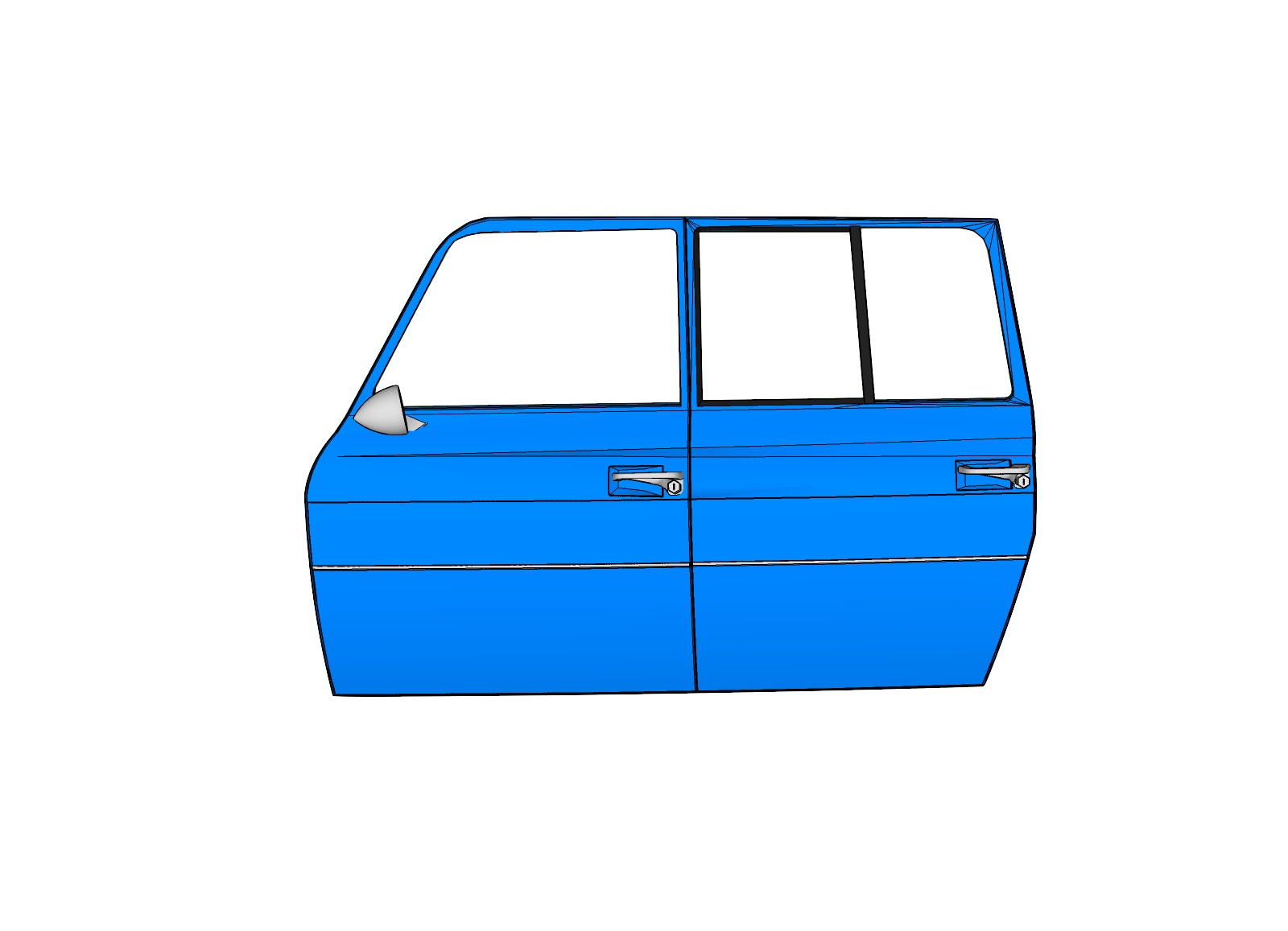

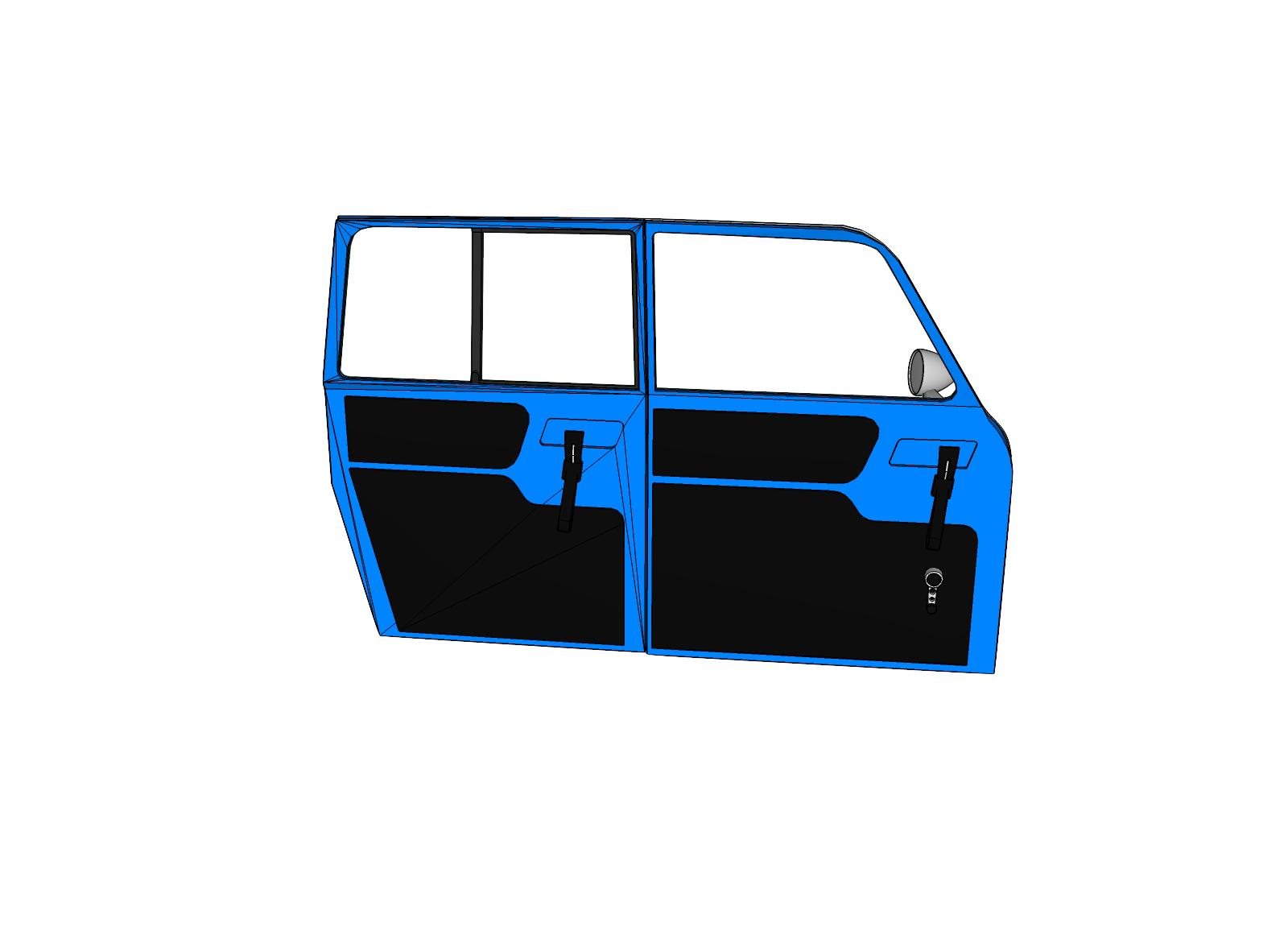

Portes

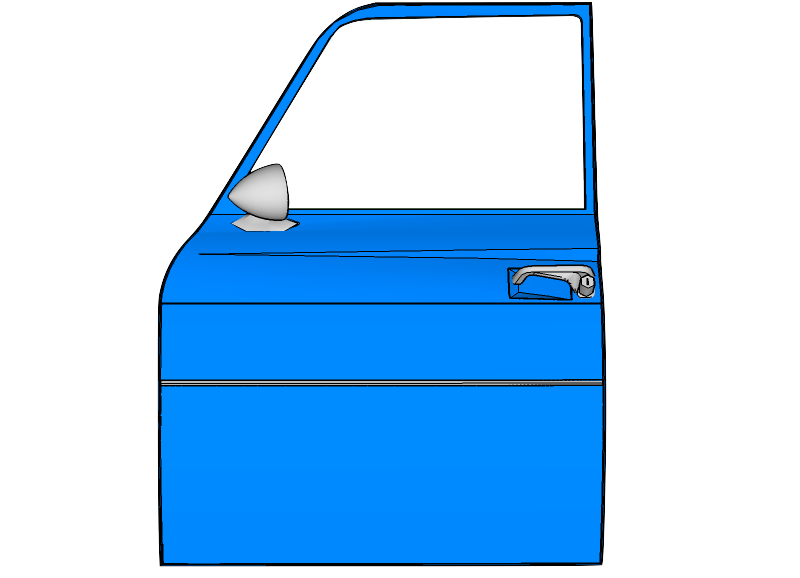

Portes avant

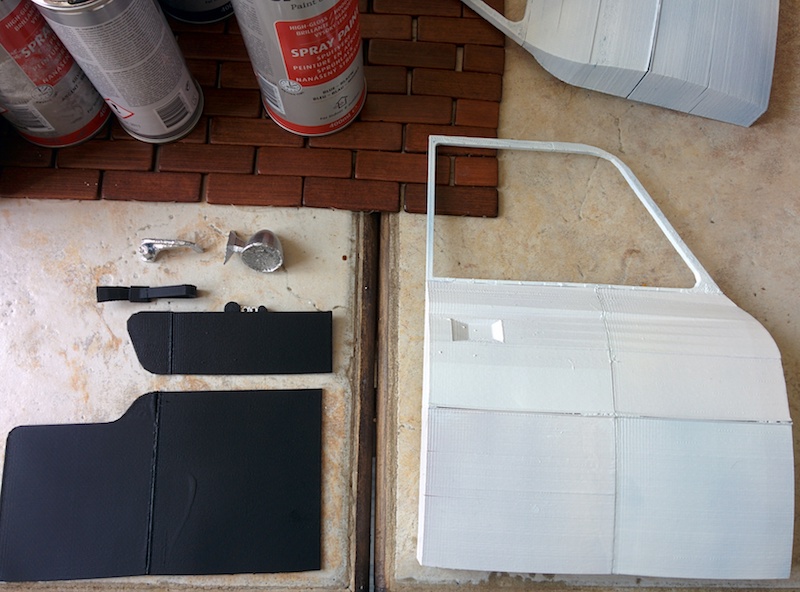

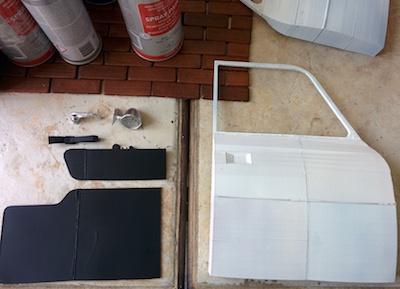

1 Coller

- Coller les deux parties du rétroviseur

- Coller les deux parties du revêtement intérieur supérieur

- Coller les deux parties du revêtement intérieur inférieur

- Coller les quatre parties du bas de la portière

- Coller les deux partie du haut de la portière

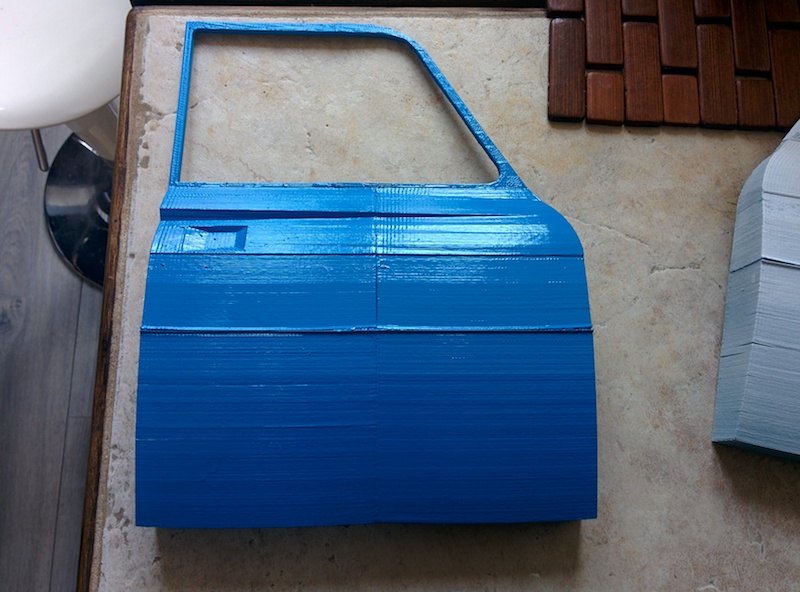

2 Peindre

- Peindre de couleur chrome le rétroviseur

- Peindre de couleur chrome la poignée extérieur

- Peindre en noir le revêtement supérieur

- Peindre en noir le revêtement inférieur

- Peindre en chrome et noir la poignée de vitre

- Peindre en noir la lagnière de porte

- Peindre en bleu le haut de la portière

- Peindre en bleu le bas de la portière

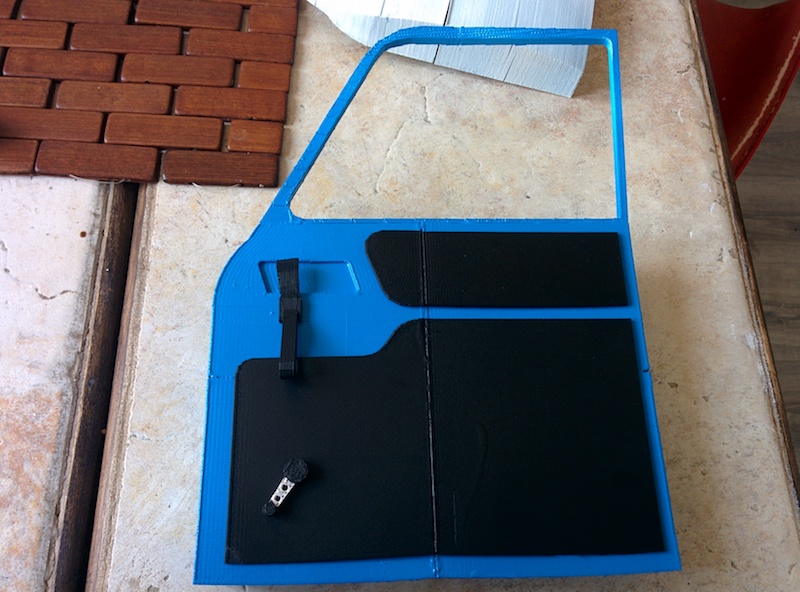

3 Assembler

- Coller le haut et le bas de la portière

- Coller les revêtements de portière

- Coller la lagnière de porte

- Coller la poignée de vitre

- Coller la poignée de porte

- Coller le rétroviseur

- Peindre en chrome la baguette

Temps et poids des pièces

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Portes	avant gauche	poignée gauche	12	2,3	1	12	2,3	Télécharger
Portes	avant gauche	poignée porte intérieur	8	1,7	1	8	1,7	Télécharger
Portes	avant gauche	poignée vitre	6	1,3	1	6	1,3	Télécharger
Portes	avant gauche	porte avant gauche bas 1	156	55,4	1	156	55,4	Télécharger
Portes	avant gauche	porte avant gauche bas 2	169	60,2	1	169	60,2	Télécharger
Portes	avant gauche	porte avant gauche bas 3	137	45	1	137	45	Télécharger
Portes	avant gauche	porte avant gauche bas 4	145	49	1	145	49	Télécharger
Portes	avant gauche	porte avant gauche haut 1	33	8,8	1	33	8,8	Télécharger
Portes	avant gauche	porte avant gauche haut 2	35	9,4	1	35	9,4	Télécharger
Portes	avant gauche	retro gauche mirroir	16	3,9	1	16	3,9	Télécharger
Portes	avant gauche	retro gauche pied	7	1,7	1	7	1,7	Télécharger
Portes	avant gauche	revetement interieur 1	136	25,8	1	136	25,8	Télécharger
Portes	avant gauche	revetement interieur 2	42	13,9	1	42	13,9	Télécharger
Portes	avant gauche	revetement interieur 3	12	3,8	1	12	3,8	Télécharger
Portes	avant gauche	revetement interieur 4	156	33	1	156	33	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Portes	avant droite	poignée droite	12	2,3	1	12	2,3	Télécharger
Portes	avant droite	poignée porte intérieur	8	1,7	1	8	1,7	Télécharger
Portes	avant droite	poignée vitre	6	1,3	1	6	1,3	Télécharger
Portes	avant droite	porte avant droite bas 1	156	55,4	1	156	55,4	Télécharger
Portes	avant droite	porte avant droite bas 2	169	60,2	1	169	60,2	Télécharger
Portes	avant droite	porte avant droite bas 3	137	45	1	137	45	Télécharger
Portes	avant droite	porte avant droite bas 4	145	49	1	145	49	Télécharger
Portes	avant droite	porte avant droite haut 1	33	8,8	1	33	8,8	Télécharger
Portes	avant droite	porte avant droite haut 2	35	9,4	1	35	9,4	Télécharger
Portes	avant droite	retro droit mirroir	16	3,9	1	16	3,9	Télécharger
Portes	avant droite	retro droit pied	7	1,7	1	7	1,7	Télécharger
Portes	avant droite	revetement interieur 1	136	25,8	1	136	25,8	Télécharger
Portes	avant droite	revetement interieur 2	42	13,9	1	42	13,9	Télécharger
Portes	avant droite	revetement interieur 3	12	3,8	1	12	3,8	Télécharger
Portes	avant droite	revetement interieur 4	156	33	1	156	33	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL

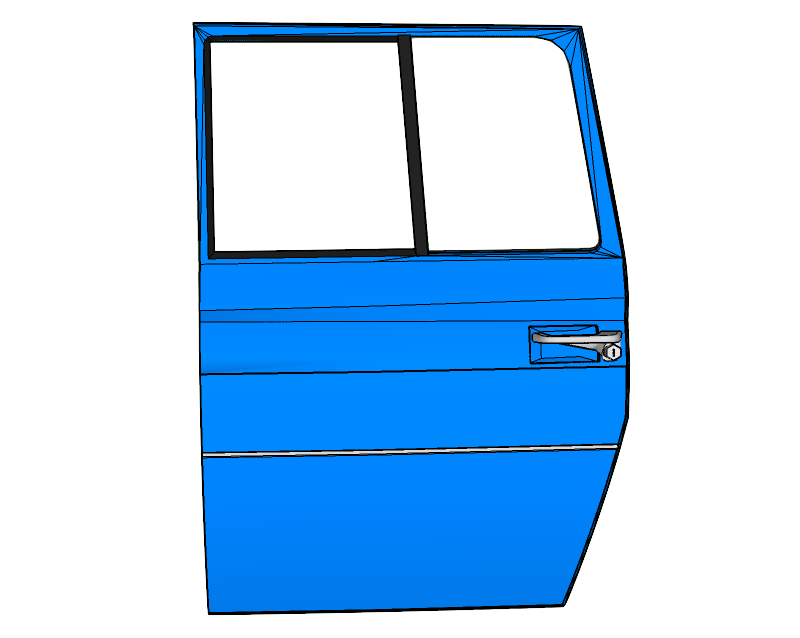

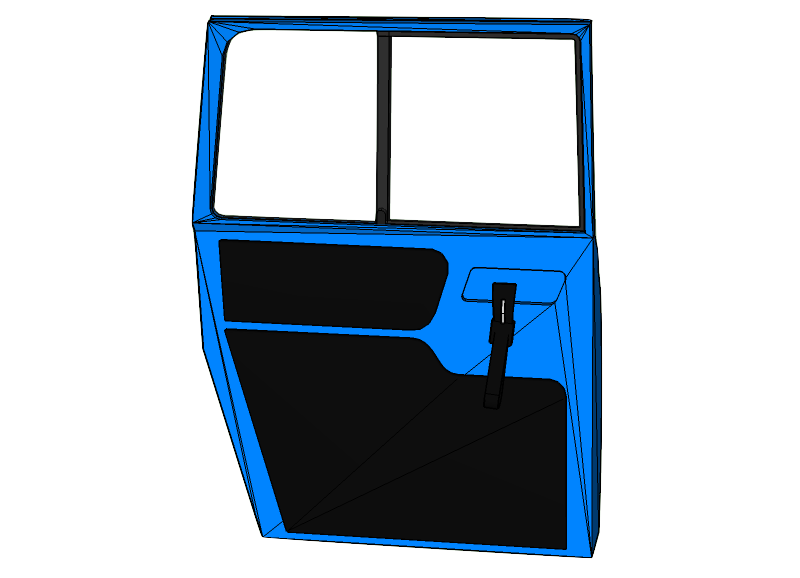

Portes	arrière gauche	Porte arrière gauche haut 1	35	9,5	1	35	9,5	Télécharger
Portes	arrière gauche	Porte arrière gauche haut 2	32	8,8	1	32	8,8	Télécharger
Portes	arrière gauche	Porte arrière gauche haut 3	34	8,7	1	34	8,7	Télécharger
Portes	arrière gauche	poignée gauche	12	2,3	1	12	2,3	Télécharger
Portes	arrière gauche	poignée porte intérieur	8	1,7	1	8	1,7	Télécharger
Portes	arrière gauche	porte arrière gauche 1	145	51,9	1	145	51,9	Télécharger
Portes	arrière gauche	porte arrière gauche 2	130	46,2	1	130	46,2	Télécharger
Portes	arrière gauche	porte arrière gauche 3	137	44,3	1	137	44,3	Télécharger
Portes	arrière gauche	porte arrière gauche 4	131	43,6	1	131	43,6	Télécharger
Portes	arrière gauche	revetement interieur arrière 1	71	24,1	1	71	24,1	Télécharger
Portes	arrière gauche	revetement interieur arrière 2	64	21,7	1	64	21,7	Télécharger
Portes	arrière gauche	revetement interieur arrière 3	44	14,7	1	44	14,7	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Portes	arrière droite	Porte arrière droite haut 1	35	9,5	1	35	9,5	Télécharger
Portes	arrière droite	Porte arrière droite haut 2	32	8,8	1	32	8,8	Télécharger
Portes	arrière droite	Porte arrière droite haut 3	34	8,7	1	34	8,7	Télécharger
Portes	arrière droite	poignée droite	12	2,3	1	12	2,3	Télécharger
Portes	arrière droite	poignée porte intérieur	8	1,7	1	8	1,7	Télécharger
Portes	arrière droite	porte arrière droite 1	145	51,9	1	145	51,9	Télécharger
Portes	arrière droite	porte arrière droite 2	130	46,2	1	130	46,2	Télécharger
Portes	arrière droite	porte arrière droite 3	137	44,3	1	137	44,3	Télécharger
Portes	arrière droite	porte arrière droite 4	131	43,6	1	131	43,6	Télécharger
Portes	arrière droite	revetement interieur arrière 1	71	24,1	1	71	24,1	Télécharger
Portes	arrière droite	revetement interieur arrière 2	64	21,7	1	64	21,7	Télécharger
Portes	arrière droite	revetement interieur arrière 3	44	14,7	1	44	14,7	Télécharger

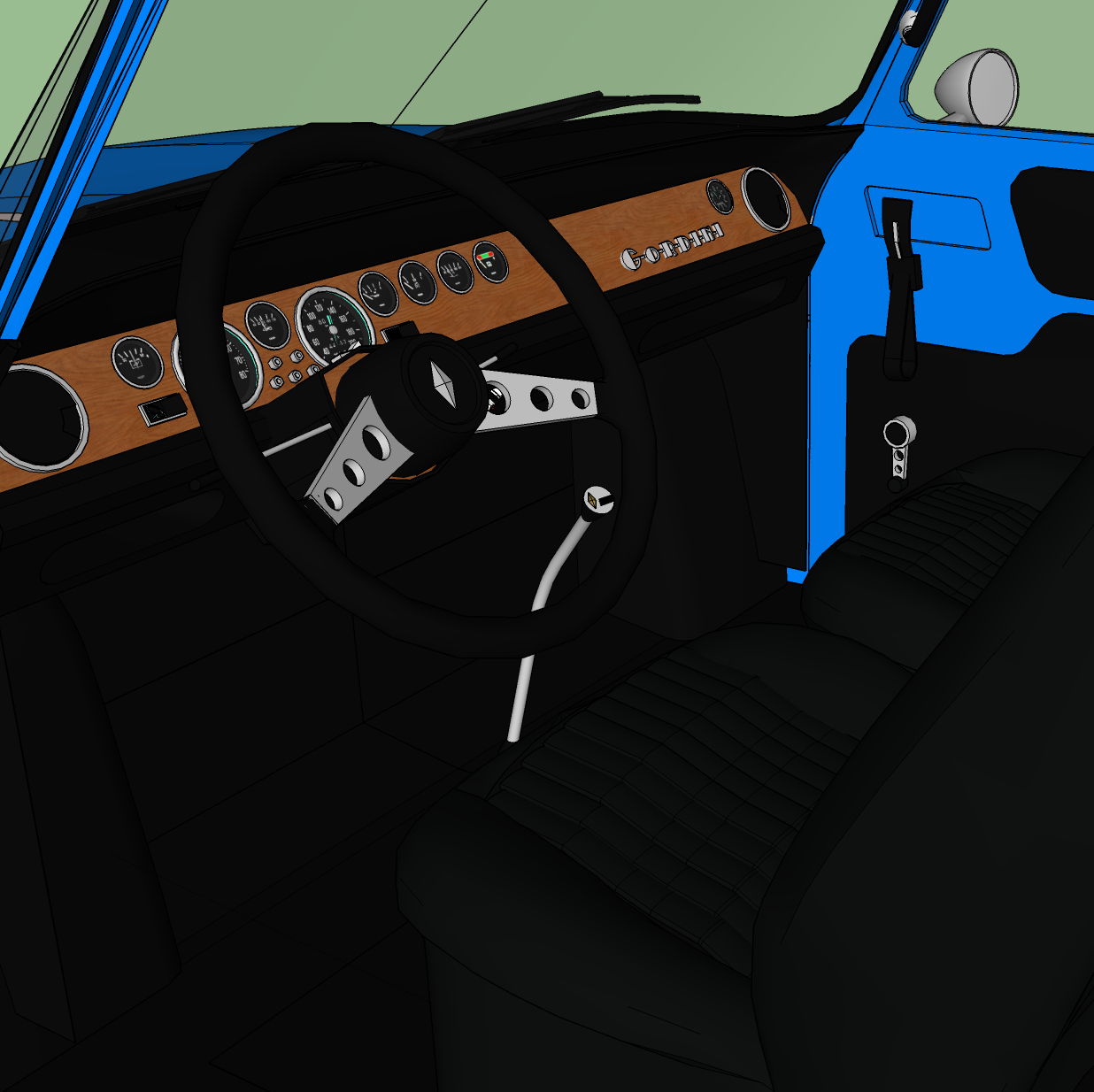

L'Habitacle

Temps et poids des pièces

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Habitacle	colone de direction	colone direction comodo embout	4	0,8	2	8	1,6	Télécharger
Habitacle	colone de direction	colone direction comodo tige	6	1,5	2	12	3	Télécharger
Habitacle	colone de direction	colone direction	47	14,2	1	47	14,2	Télécharger
Habitacle	colone de direction	volant	121	35	1	121	35	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Habitacle	pédalier	frein	17	2,1	1	17	2,1	Télécharger
Habitacle	pédalier	frein a main	31	4,1	1	31	4,1	Télécharger
Habitacle	pédalier	embrayage	17	2,1	1	17	2,1	Télécharger
Habitacle	pédalier	accelerateur	30	3,6	1	30	3,6	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Habitacle	levier de vitesse	boule levier de vitesse	3	0,5	1	3	0,5	Télécharger
Habitacle	levier de vitesse	manche levier de vitesse	11	2,6	1	11	2,6	Télécharger
Habitacle	levier de vitesse	soufflet levier de vitesse	10	2,3	1	10	2,3	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Habitacle	divers	poignée passager	12	2,6	1	12	2,6	Télécharger
Habitacle	divers	retro inteérieur	16	3,3	1	16	3,3	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Habitacle	sièges avant	siège avant 1	152	49,5	2	304	99	Télécharger
Habitacle	sièges avant	siège avant 4	156	53,8	2	312	107,6	Télécharger
Habitacle	sièges avant	siège avant assise	133	36,6	2	266	73,2	Télécharger
Habitacle	sièges avant	siège avant base 3	82	28,8	2	164	57,6	Télécharger
Habitacle	sièges avant	siège avant 2	151	49,6	2	302	99,2	Télécharger
Habitacle	sièges avant	siège avant 5	65	20,6	2	130	41,2	Télécharger
Habitacle	sièges avant	siège avant base 1	56	19,2	2	112	38,4	Télécharger
Habitacle	sièges avant	siège avant base 4	81	28,7	2	162	57,4	Télécharger
Habitacle	sièges avant	siège avant 3	159	53,9	2	318	107,8	Télécharger
Habitacle	sièges avant	siège avant 6	64	20,6	2	128	41,2	Télécharger
Habitacle	sièges avant	siège avant base 2	56	19,2	2	112	38,4	Télécharger
Habitacle	sièges avant	siège avant dossier	217	60,1	2	434	120,2	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Habitacle	Tableau de bord	aeration	7	2	2	14	4	Télécharger
Habitacle	Tableau de bord	boite 2	67	17,4	1	67	17,4	Télécharger
Habitacle	Tableau de bord	compteur aiguille	2	0,3	2	4	0,6	Télécharger
Habitacle	Tableau de bord	montre	3	0,7	1	3	0,7	Télécharger
Habitacle	Tableau de bord	tableau de bord 1	81	20,5	1	81	20,5	Télécharger
Habitacle	Tableau de bord	baguette 1	17	1,8	1	17	1,8	Télécharger
Habitacle	Tableau de bord	boite 3	19	5,9	1	19	5,9	Télécharger
Habitacle	Tableau de bord	compteur	6	1,6	2	12	3,2	Télécharger
Habitacle	Tableau de bord	neiman	10	1,8	1	10	1,8	Télécharger
Habitacle	Tableau de bord	tableau de bord 2	64	15,1	1	64	15,1	Télécharger
Habitacle	Tableau de bord	baguette 2	21	2,8	1	21	2,8	Télécharger
Habitacle	Tableau de bord	boite a gants	23	6,2	1	23	6,2	Télécharger
Habitacle	Tableau de bord	logo gordini	6	1,1	1	6	1,1	Télécharger
Habitacle	Tableau de bord	planche 1	19	4	1	19	4	Télécharger
Habitacle	Tableau de bord	tableau de bord 3	82	19,1	1	82	19,1	Télécharger
Habitacle	Tableau de bord	baguette 3	19	2,6	1	19	2,6	Télécharger
Habitacle	Tableau de bord	bouton	3	0,5	4	12	2	Télécharger
Habitacle	Tableau de bord	mano	3	0,7	4	12	2,8	Télécharger
Habitacle	Tableau de bord	planche 2	19	4,5	1	19	4,5	Télécharger
Habitacle	Tableau de bord	voyant	0	0	9	0	0	Télécharger
Habitacle	Tableau de bord	boite 1	47	12,3	1	47	12,3	Télécharger
Habitacle	Tableau de bord	commandes chauffage	6	1,5	1	6	1,5	Télécharger
Habitacle	Tableau de bord	montre aiguilles	5	1,1	1	5	1,1	Télécharger
Habitacle	Tableau de bord	planche 3	20	4,3	1	20	4,3	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Habitacle	banquette arrière	banquette arrière droit 1	126	42,9	1	126	42,9	Télécharger
Habitacle	banquette arrière	banquette arrière gauche 1	127	42,9	1	127	42,9	Télécharger
Habitacle	banquette arrière	banquette arrière milieu 1	210	75,3	3	630	225,9	Télécharger
Habitacle	banquette arrière	banquette arrière droit 2	243	80,6	1	243	80,6	Télécharger
Habitacle	banquette arrière	banquette arrière gauche 2	243	80,6	1	243	80,6	Télécharger
Habitacle	banquette arrière	banquette arrière milieu 2	230	82	1	230	82	Télécharger
Habitacle	banquette arrière	banquette arrière droit 3	190	64,6	1	190	64,6	Télécharger
Habitacle	banquette arrière	banquette arrière gauche 3	190	64,6	1	190	64,6	Télécharger
Habitacle	banquette arrière	banquette arrière milieu 3	135	47	1	135	47	Télécharger

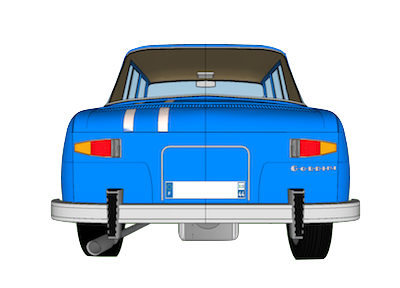

L'arrière

Temps et poids des pièces

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Arrière	feux arrière	feu arrière 1	31	5,7	2	62	11,4	Télécharger
Arrière	feux arrière	feu arrière 2	27	5,8	2	54	11,6	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Arrière	divers	logo gordini	6	1,2	1	6	1,2	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Arrière	par-choc	par choc arrière buttoir 1	11	3,2	2	22	6,4	Télécharger
Arrière	par-choc	par choc arrière droit 1	39	12,9	1	39	12,9	Télécharger
Arrière	par-choc	par choc arrière gauche 1	40	13,1	1	40	13,1	Télécharger
Arrière	par-choc	par choc arrière buttoir 2	28	5,5	2	56	11	Télécharger
Arrière	par-choc	par choc arrière droit 2	40	12,6	1	40	12,6	Télécharger
Arrière	par-choc	par choc arrière gauche 2	40	12,3	1	40	12,3	Télécharger

L'avant

Temps et poids des pièces

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Avant	par-choc	par choc avant buttoir 1	11	3,2	2	22	6,4	Télécharger
Avant	par-choc	par choc avant droit 1	30	9,3	1	30	9,3	Télécharger
Avant	par-choc	par choc avant gauche 1	30	9,3	1	30	9,3	Télécharger
Avant	par-choc	par choc avant buttoir 2	28	5,6	2	56	11,2	Télécharger
Avant	par-choc	par choc avant droit 2	40	12,6	1	40	12,6	Télécharger
Avant	par-choc	par choc avant gauche 2	40	12,3	1	40	12,3	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Avant	divers	clignotants avant	7	1,4	2	14	2,8	Télécharger
Avant	divers	essuis glace	18	3,9	2	36	7,8	Télécharger
Avant	divers	logo renault	2	0,5	1	2	0,5	Télécharger
Avant	divers	repetiteur clignotant	3	0,6	2	6	1,2	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Avant	anti-brouillard	anti-brouillard 1	34	11	2	68	22	Télécharger
Avant	anti-brouillard	anti-brouillard support	8	2,1	2	16	4,2	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Avant	phares avant	phare avant 1 1	30	5	2	60	10	Télécharger
Avant	phares avant	phare avant 1 2	16	4,2	2	32	8,4	Télécharger
Avant	phares avant	phare avant 2 1	19	2,8	2	38	5,6	Télécharger
Avant	phares avant	phare avant 2 2	7	1,8	2	14	3,6	Télécharger

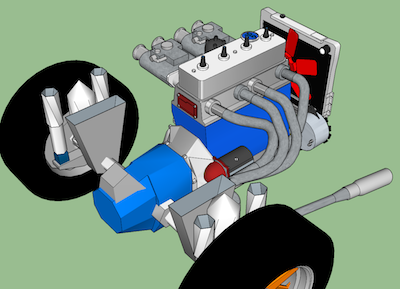

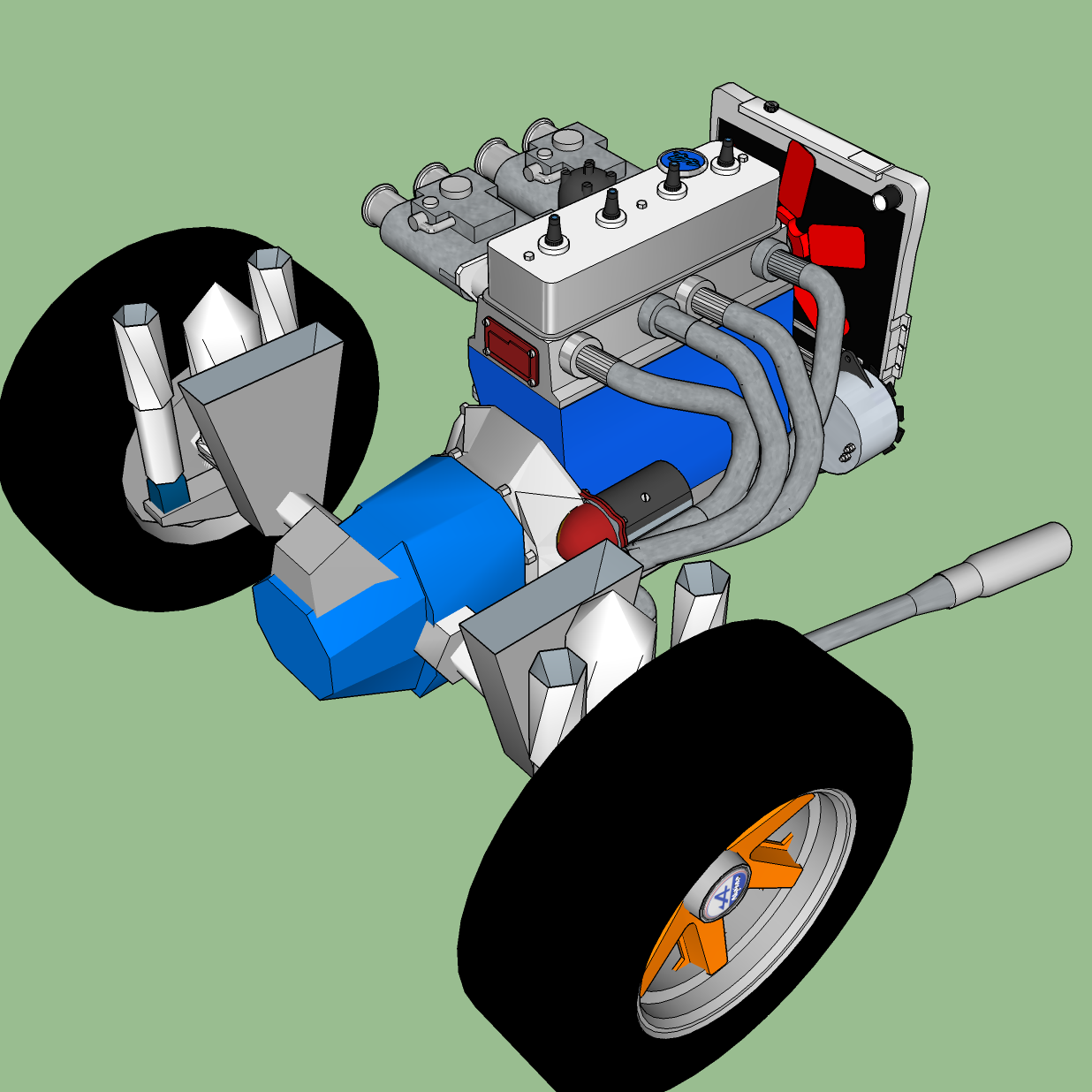

Le moteur

Temps et poids des pièces

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Moteur	allumage	delco	21	4,6	1	21	4,6	Télécharger
Moteur	allumage	support	23	3,2	1	23	3,2	Télécharger
Moteur	allumage	bobine	15	2,6	1	15	2,6	Télécharger
Moteur	allumage	bobine support	4	1	1	4	1	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Moteur	boite de vitesse	boite de vitesse	187	58,4	1	187	58,4	Télécharger
Moteur	boite de vitesse	cloche	120	33,1	1	120	33,1	Télécharger
Moteur	boite de vitesse	démarreur	24	6,8	1	24	6,8	Télécharger
Moteur	boite de vitesse	tete démarreur	11	2,4	1	11	2,4	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Moteur	refroidissement	poulie	7	1,8	1	7	1,8	Télécharger
Moteur	refroidissement	radiateur	143	47,3	1	143	47,3	Télécharger
Moteur	refroidissement	pompe	11	3,2	1	11	3,2	Télécharger
Moteur	refroidissement	hélice pale	6	1,8	6	36	10,8	Télécharger
Moteur	refroidissement	hélice	10	3,2	1	10	3,2	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Moteur	carburation	carburateur 1	52	16,8	2	104	33,6	Télécharger
Moteur	carburation	carburateur 2	4	0,8	2	8	1,6	Télécharger
Moteur	carburation	carburateur 3	4	0,9	1	4	0,9	Télécharger
Moteur	carburation	trompette	8	1,6	4	32	6,4	Télécharger
Moteur	carburation	pompe a essence	7	1,5	1	7	1,5	Télécharger
Moteur	carburation	pipe admission 1	25	6,7	1	25	6,7	Télécharger
Moteur	carburation	pipe admission 2	25	6,7	1	25	6,7	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Moteur	bloc moteur	volant moteur	42	11,2	1	42	11,2	Télécharger
Moteur	bloc moteur	bouchon huile	6	1,5	1	6	1,5	Télécharger
Moteur	bloc moteur	bougie	4	0,8	4	16	3,2	Télécharger
Moteur	bloc moteur	plaque culasse	6	1,1	1	6	1,1	Télécharger
Moteur	bloc moteur	distribution	50	11,4	1	50	11,4	Télécharger
Moteur	bloc moteur	niveau huile	10	1,2	1	10	1,2	Télécharger
Moteur	bloc moteur	filtre huile	15	2,6	1	15	2,6	Télécharger
Moteur	bloc moteur	poulie	17	5,4	1	17	5,4	Télécharger
Moteur	bloc moteur	culasse	43	14,7	2	86	29,4	Télécharger
Moteur	bloc moteur	haut moteur	58	19,3	2	116	38,6	Télécharger
Moteur	bloc moteur	bas moteur	125	42,8	2	250	85,6	Télécharger
Moteur	bloc moteur	carter huile	104	35,9	2	208	71,8	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Moteur	alternateur	poulie	7	2,1	1	7	2,1	Télécharger
Moteur	alternateur	hélice	14	3,9	1	14	3,9	Télécharger
Moteur	alternateur	support bloc	4	1,1	2	8	2,2	Télécharger
Moteur	alternateur	boulon fixation	4	0,9	1	4	0,9	Télécharger
Moteur	alternateur	support alternateur bas	3	0,7	2	6	1,4	Télécharger
Moteur	alternateur	support alternateur haut	3	0,7	1	3	0,7	Télécharger
Moteur	alternateur	alternateur	23	7,8	1	23	7,8	Télécharger
Moteur	alternateur	tige réglage	4	1	1	4	1	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Moteur	protection	protection1	59	17,2	1	59	17,2	Télécharger
Moteur	protection	protection2	58	16,3	1	58	16,3	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Moteur	entrée essence	entrée essence	31	8,7	1	31	8,7	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Moteur	echapement	tubulure échapement 1	68	18,9	1	68	18,9	Télécharger
Moteur	echapement	tubulure échapement 2	86	24,2	1	86	24,2	Télécharger
Moteur	echapement	tubulure échapement 3	13	3,8	1	13	3,8	Télécharger
Moteur	echapement	tubulure échapement 4	19	5,8	1	19	5,8	Télécharger
Moteur	echapement	tubulure échapement 5	29	6,3	1	29	6,3	Télécharger

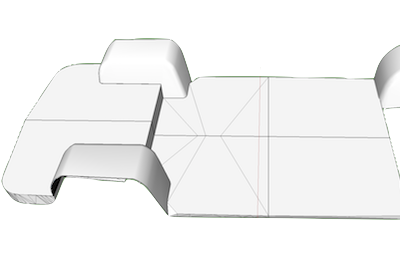

Le châssis

Temps et poids des pièces

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Chassis	roues	jante targa	229	60,8	4	916	243,2	Télécharger
Chassis	roues	pneu	105	35,7	16	1680	571,2	Télécharger
Chassis	roues	disque de frein	32	10,7	4	128	42,8	Télécharger
Chassis	roues	valve	0	0	4	0	0	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Chassis	suspension avant	avant gauche	107	32,1	1	107	32,1	Télécharger
Chassis	suspension avant	avant droite	107	32,1	1	107	32,1	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Chassis	suspension arrière	amortisseur	20	3,3	4	80	13,2	Télécharger
Chassis	suspension arrière	protège disque	53	13,8	2	106	27,6	Télécharger
Chassis	suspension arrière	ressort	25	4,5	2	50	9	Télécharger
Chassis	suspension arrière	support bas amortisseur	8	2,1	2	16	4,2	Télécharger
Chassis	suspension arrière	support bas	22	6,6	2	44	13,2	Télécharger
Chassis	suspension arrière	support haut amortisseur	7	1,5	2	14	3	Télécharger
Chassis	suspension arrière	support haut	18	5,6	2	36	11,2	Télécharger
Chassis	suspension arrière	tampon-amortisseur	6	1,1	4	24	4,4	Télécharger
Chassis	suspension arrière	traverse	63	18,4	2	126	36,8	Télécharger
Chassis	suspension arrière	trompette	34	9,8	2	68	19,6	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Chassis	Plancher	aile avant gauche-1	135	46,5	1	135	46,5	Télécharger
Chassis	Plancher	aile avant gauche-2	202	70,2	1	202	70,2	Télécharger
Chassis	Plancher	aile avant droite-1	135	46,5	1	135	46,5	Télécharger
Chassis	Plancher	aile avant droite-2	202	70,2	1	202	70,2	Télécharger
Chassis	Plancher	aile arrière droite-1	264	43	1	264	43	Télécharger
Chassis	Plancher	aile arrière droite-2	265	43	1	265	43	Télécharger
Chassis	Plancher	aile arrière gauche-1	264	43	1	264	43	Télécharger
Chassis	Plancher	aile arrière gauche-2	265	43	1	265	43	Télécharger
Chassis	Plancher	par-feu-gauche-1	48	11,4	1	48	11,4	Télécharger
Chassis	Plancher	par-feu-gauche-2	31	5,3	1	31	5,3	Télécharger
Chassis	Plancher	par-feu-gauche-3	40	6,8	1	40	6,8	Télécharger
Chassis	Plancher	par-feu-gauche-4	14	2,6	1	14	2,6	Télécharger
Chassis	Plancher	par-feu-gauche-5	14	2,6	1	14	2,6	Télécharger
Chassis	Plancher	par-feu-droit-1	48	11,4	1	48	11,4	Télécharger
Chassis	Plancher	par-feu-droit-2	31	5,3	1	31	5,3	Télécharger
Chassis	Plancher	par-feu-droit-3	40	6,8	1	40	6,8	Télécharger
Chassis	Plancher	par-feu-droit-4	14	2,6	1	14	2,6	Télécharger
Chassis	Plancher	par-feu-droit-5	14	2,6	1	14	2,6	Télécharger
Chassis	Plancher	plancher 1	60	14	1	60	14	Télécharger
Chassis	Plancher	plancher 2	60	14	1	60	14	Télécharger
Chassis	Plancher	plancher 3	170	57,6	1	170	57,6	Télécharger
Chassis	Plancher	plancher 4	93	30	1	93	30	Télécharger
Chassis	Plancher	plancher 5	182	63,5	1	182	63,5	Télécharger
Chassis	Plancher	plancher 6	238	83,7	1	238	83,7	Télécharger
Chassis	Plancher	plancher 7	182	63,6	1	182	63,6	Télécharger
Chassis	Plancher	plancher 8	238	83,7	1	238	83,7	Télécharger
Chassis	Plancher	plancher 9	170	57,6	1	170	57,6	Télécharger
Chassis	Plancher	plancher 10	103	32,7	1	103	32,7	Télécharger
Chassis	Plancher	plancher 11	93	28	1	93	28	Télécharger
Chassis	Plancher	plancher 12	118	40,5	1	118	40,5	Télécharger
Chassis	Plancher	plancher 13	120	41,2	1	120	41,2	Télécharger
Chassis	Plancher	plancher 14	124	42,9	1	124	42,9	Télécharger
Chassis	Plancher	plancher 15	120	41,2	1	120	41,2	Télécharger
Chassis	Plancher	plancher 16	124	42,9	1	124	42,9	Télécharger
Chassis	Plancher	plancher 17	93	28	1	93	28	Télécharger
Chassis	Plancher	plancher 18	124	42,9	1	124	42,9	Télécharger
Chassis	Plancher	plancher 19	126	43,3	1	126	43,3	Télécharger
Chassis	Plancher	plancher 20	125	42,8	1	125	42,8	Télécharger
Chassis	Plancher	plancher 21	128	44,2	1	128	44,2	Télécharger
Chassis	Plancher	plancher 22	129	44,6	1	129	44,6	Télécharger
Chassis	Plancher	plancher 23	128	44,2	1	128	44,2	Télécharger
Chassis	Plancher	plancher 24	129	44,6	1	129	44,6	Télécharger
Chassis	Plancher	plancher 25	126	43,4	1	126	43,4	Télécharger
Chassis	Plancher	plancher 26	125	42,8	1	125	42,8	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Chassis	Support tableau de bord	bas-gauche	150	39,7	1	150	39,7	Télécharger
Chassis	Support tableau de bord	bas-droit	150	39,7	1	150	39,7	Télécharger
Chassis	Support tableau de bord	haut-1	48	9,2	1	48	9,2	Télécharger
Chassis	Support tableau de bord	haut-2	61	9,1	1	61	9,1	Télécharger
Chassis	Support tableau de bord	haut-3	48	9,2	1	48	9,2	Télécharger
Chassis	Support tableau de bord	plateau-1	70	20,7	1	70	20,7	Télécharger
Chassis	Support tableau de bord	plateau-2	75	22	1	75	22	Télécharger
Chassis	Support tableau de bord	plateau-3	70	20,7	1	70	20,7	Télécharger
Chassis	Support tableau de bord	support aile	74	18,2	2	148	36,4	Télécharger

Temps et poids des pièces

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Carrosserie	Capot	Capot1	142	47,8	1	142	47,8	Télécharger
Carrosserie	Capot	Capot2	195	67,4	1	195	67,4	Télécharger
Carrosserie	Capot	Capot3	195	67,4	1	195	67,4	Télécharger
Carrosserie	Capot	Capot4	142	47,8	1	142	47,8	Télécharger
Carrosserie	Capot	Capot5	154	54	1	154	54	Télécharger
Carrosserie	Capot	Capot6	110	36,7	1	110	36,7	Télécharger
Carrosserie	Capot	Capot7	110	36,7	1	110	36,7	Télécharger
Carrosserie	Capot	Capot8	154	54	1	154	54	Télécharger
Carrosserie	Capot	Capot9	27	7	1	27	7	Télécharger
Carrosserie	Capot	Capot10	125	43,8	1	125	43,8	Télécharger
Carrosserie	Capot	Capot11	43	12,7	1	43	12,7	Télécharger
Carrosserie	Capot	Capot12	43	12,7	1	43	12,7	Télécharger
Carrosserie	Capot	Capot13	125	43,8	1	125	43,8	Télécharger
Carrosserie	Capot	Capot14	27	7	1	27	7	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Carrosserie	Avant	Avant 1	136	43,4	1	136	43,4	Télécharger
Carrosserie	Avant	Avant 2	102	33,1	1	102	33,1	Télécharger
Carrosserie	Avant	Avant 3	48	10,8	1	48	10,8	Télécharger
Carrosserie	Avant	Avant 4	48	10,8	1	48	10,8	Télécharger
Carrosserie	Avant	Avant 5	102	33,1	1	102	33,1	Télécharger
Carrosserie	Avant	Avant 6	136	43,4	1	136	43,4	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Carrosserie	aile avant	Aile avant Droite 1	71	20,2	1	71	20,2	Télécharger
Carrosserie	aile avant	Aile avant Droite 2	78	21,8	1	78	21,8	Télécharger
Carrosserie	aile avant	Aile avant Droite 3	16	3	1	16	3	Télécharger
Carrosserie	aile avant	Aile avant Gauche 1	71	20,2	1	71	20,2	Télécharger
Carrosserie	aile avant	Aile avant Gauche 2	78	21,8	1	78	21,8	Télécharger
Carrosserie	aile avant	Aile avant Gauche 3	16	3	1	16	3	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Carrosserie	bas de caisse	bas de caisse gauche 1	17	4,2	1	17	4,2	Télécharger
Carrosserie	bas de caisse	bas de caisse gauche 2	20	5,3	1	20	5,3	Télécharger
Carrosserie	bas de caisse	bas de caisse gauche 3	20	5,3	1	20	5,3	Télécharger
Carrosserie	bas de caisse	bas de caisse gauche 4	18	4,9	1	18	4,9	Télécharger
Carrosserie	bas de caisse	bas de caisse droite 1	17	4,2	1	17	4,2	Télécharger
Carrosserie	bas de caisse	bas de caisse droite 2	20	5,3	1	20	5,3	Télécharger
Carrosserie	bas de caisse	bas de caisse droite 3	20	5,3	1	20	5,3	Télécharger
Carrosserie	bas de caisse	bas de caisse droite 4	18	4,9	1	18	4,9	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Carrosserie	toit	toit droite 1	120	25,5	1	120	25,5	Télécharger
Carrosserie	toit	toit droite 2	65	21,4	1	65	21,4	Télécharger
Carrosserie	toit	toit droite 3	67	21,5	1	67	21,5	Télécharger
Carrosserie	toit	toit droite 4	95	24,5	1	95	24,5	Télécharger
Carrosserie	toit	toit droite 5	82	26,3	1	82	26,3	Télécharger
Carrosserie	toit	toit droite 6	66	20,7	1	66	20,7	Télécharger
Carrosserie	toit	toit droite 7	66	20,8	1	66	20,8	Télécharger
Carrosserie	toit	toit droite 8	84	24,4	1	84	24,4	Télécharger
Carrosserie	toit	toit gauche 1	120	25,5	1	120	25,5	Télécharger
Carrosserie	toit	toit gauche 2	65	21,4	1	65	21,4	Télécharger
Carrosserie	toit	toit gauche 3	67	21,5	1	67	21,5	Télécharger
Carrosserie	toit	toit gauche 4	95	24,5	1	95	24,5	Télécharger
Carrosserie	toit	toit gauche 5	82	26,3	1	82	26,3	Télécharger
Carrosserie	toit	toit gauche 6	66	20,7	1	66	20,7	Télécharger
Carrosserie	toit	toit gauche 7	66	20,8	1	66	20,8	Télécharger
Carrosserie	toit	toit gauche 8	84	24,4	1	84	24,4	Télécharger
Carrosserie	toit	toit baguette 1	6	1,4	3	18	4,2	Télécharger
Carrosserie	toit	toit baguette 2	9	2,3	3	27	6,9	Télécharger
Carrosserie	toit	toit baguette 3	9	2,4	3	27	7,2	Télécharger
Carrosserie	toit	toit baguette 4	5	1,1	3	15	3,3	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Carrosserie	par-brise	par-brise droite 1	31	8,7	1	31	8,7	Télécharger
Carrosserie	par-brise	par-brise droite 2	59	19,2	1	59	19,2	Télécharger
Carrosserie	par-brise	par-brise droite 3	47	14,6	1	47	14,6	Télécharger
Carrosserie	par-brise	par-brise droite 4	11	1,7	1	11	1,7	Télécharger
Carrosserie	par-brise	par-brise gauche 1	31	8,7	1	31	8,7	Télécharger
Carrosserie	par-brise	par-brise gauche 2	59	19,2	1	59	19,2	Télécharger
Carrosserie	par-brise	par-brise gauche 3	47	14,6	1	47	14,6	Télécharger
Carrosserie	par-brise	par-brise gauche 4	11	1,7	1	11	1,7	Télécharger
Carrosserie	par-brise	support essuis glace	2	0,3	2	4	0,6	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Carrosserie	aile arrière	arriere droite 1	7	1,7	1	7	1,7	Télécharger
Carrosserie	aile arrière	arriere droite 2	19	5,6	1	19	5,6	Télécharger
Carrosserie	aile arrière	arriere droite 3	80	23,6	1	80	23,6	Télécharger
Carrosserie	aile arrière	arriere droite 4	20	3,4	1	20	3,4	Télécharger
Carrosserie	aile arrière	arriere droite 5	132	41,8	1	132	41,8	Télécharger
Carrosserie	aile arrière	arriere droite 6	14	2,3	1	14	2,3	Télécharger
Carrosserie	aile arrière	arriere droite 7	103	32	1	103	32	Télécharger
Carrosserie	aile arrière	arriere droite 8	43	11,5	1	43	11,5	Télécharger
Carrosserie	aile arrière	arriere droite 9	65	18,8	1	65	18,8	Télécharger
Carrosserie	aile arrière	arriere gauche 1	7	1,7	1	7	1,7	Télécharger
Carrosserie	aile arrière	arriere gauche 2	19	5,6	1	19	5,6	Télécharger
Carrosserie	aile arrière	arriere gauche 3	80	23,6	1	80	23,6	Télécharger
Carrosserie	aile arrière	arriere gauche 4	20	3,4	1	20	3,4	Télécharger
Carrosserie	aile arrière	arriere gauche 5	132	41,8	1	132	41,8	Télécharger
Carrosserie	aile arrière	arriere gauche 6	14	2,3	1	14	2,3	Télécharger
Carrosserie	aile arrière	arriere gauche 7	103	32	1	103	32	Télécharger
Carrosserie	aile arrière	arriere gauche 8	43	11,5	1	43	11,5	Télécharger
Carrosserie	aile arrière	arriere gauche 9	65	18,8	1	65	18,8	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Carrosserie	jupe arrière	Jupe gauche 1	76	24,6	1	76	24,6	Télécharger
Carrosserie	jupe arrière	Jupe gauche 2	79	24,9	1	79	24,9	Télécharger
Carrosserie	jupe arrière	Jupe droite 1	76	24,6	1	76	24,6	Télécharger
Carrosserie	jupe arrière	Jupe droite 2	79	24,9	1	79	24,9	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Carrosserie	coffre	coffre droit 1	112	33,9	1	112	33,9	Télécharger
Carrosserie	coffre	coffre droit 2	113	34,9	1	113	34,9	Télécharger
Carrosserie	coffre	coffre droit 3	55	13	1	55	13	Télécharger
Carrosserie	coffre	coffre droit 4	50	11,4	1	50	11,4	Télécharger
Carrosserie	coffre	coffre gauche 1	112	33,9	1	112	33,9	Télécharger
Carrosserie	coffre	coffre gauche 2	113	34,9	1	113	34,9	Télécharger
Carrosserie	coffre	coffre gauche 3	55	13	1	55	13	Télécharger
Carrosserie	coffre	coffre gauche 4	50	11,4	1	50	11,4	Télécharger

Étape	Élément	Pièce	Temps (min)	Poids (gr)	Nombre à imprimer	Temps total (min)	Poids total (gr)	Fichier STL
Carrosserie	tour banquette	lunette droite 1	36	6,8	1	36	6,8	Télécharger
Carrosserie	tour banquette	lunette droite 2	29	6	1	29	6	Télécharger
Carrosserie	tour banquette	lunette droite 3	200	72,2	1	200	72,2	Télécharger
Carrosserie	tour banquette	lunette droite 4	180	65,2	1	180	65,2	Télécharger
Carrosserie	tour banquette	lunette gauche 1	36	6,8	1	36	6,8	Télécharger
Carrosserie	tour banquette	lunette gauche 2	29	6	1	29	6	Télécharger
Carrosserie	tour banquette	lunette gauche 3	200	72,2	1	200	72,2	Télécharger
Carrosserie	tour banquette	lunette gauche 4	180	65,2	1	180	65,2	Télécharger

Le modèle

R8 Gordini 1/4

1 mètre de long

Sommaire

Carrosserie

Habitacle

Moteur

Les étapes

Portes

L'avant

L'arrière

Le châssis

Le moteur

L'habitacle

Carrosserie

Temps et poids des pièces
